5J1480 カンタル 135 サーモスタット 低膨張系数
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 適用する: | ボイラープレート | 幅: | 5mm~120mm |
|---|---|---|---|
| スタンダード: | GB、ASTM、JIS、AISI、BS | 材料: | バイメタル |
| 厚さ: | 0.1mm | 製品名: | バイメタルストリップ |
| 色: | シルバー | キーワード: | ビメタルストリップ |
| ハイライト: | 膨張率が低い バイメタルストリップ,カンタル 135 ビメタルストリップ,5J1480 バイメタルストリップ |
||

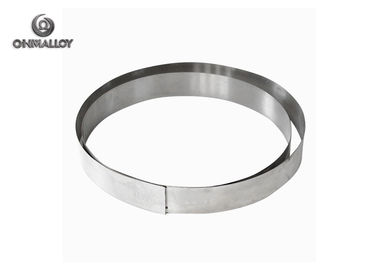

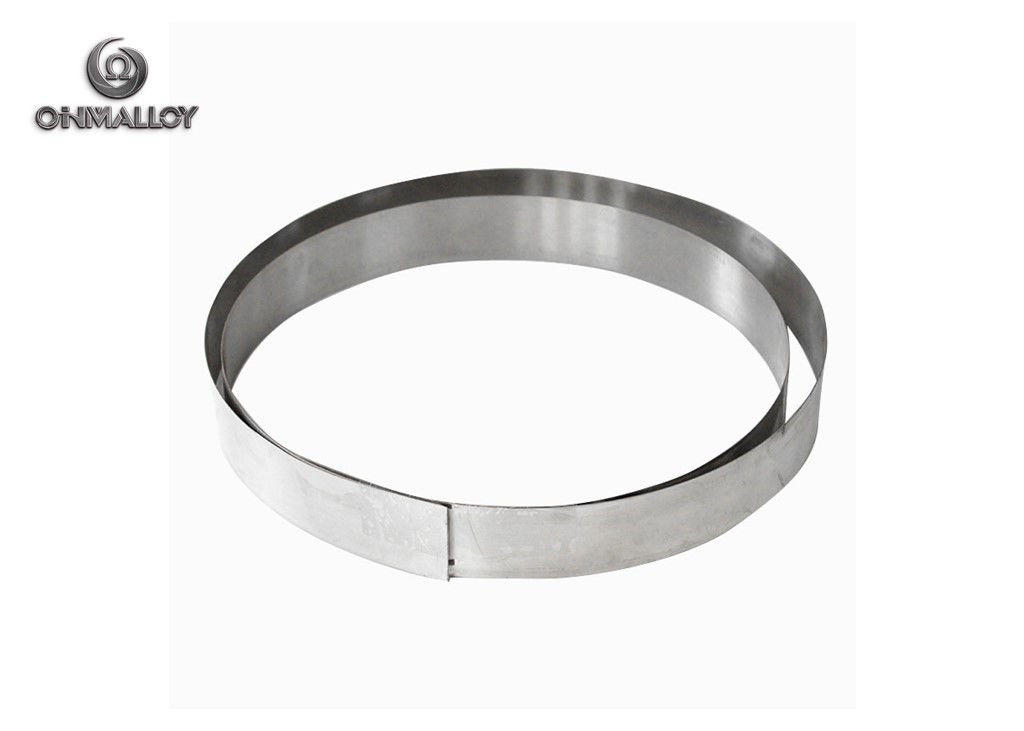

OhmAlloy-5J1480 (バイメタルストリップ)
(通称:カンタール135)
温度変化を機械的な移動に変換するために使用されるビメタリック・ストライプ.このストライプは,加熱によって異なる速度で膨張する異なる金属の2つのストライプで構成されています.通常は鋼と銅帯は,リベット,溶接,溶接によって長さ全体で結合されます. 異なる拡張により,平坦な帯は加熱した場合,一方向に曲がります.初期温度以下に冷却した場合,反対方向に熱膨張係数が高い金属は,帯が加熱されるときは曲線の外側にあり,冷却されたときは内側にある.
ストライプの横向きの移動は,この2つの金属のいずれかの小さな長さの膨張よりもはるかに大きい.この効果は,さまざまな機械および電気装置で使用される.いくつかのアプリケーションでは,二金属ストライプは,平らな形で使用されます他のケースでは,コンパクト化のためにコイルに包まれます.コイルバージョンの長さはより高いので,感度が向上します.
二金属帯の図は,両金属の熱膨張の差が,帯の横向移動をはるかに大きくする様子を示す.
構成
| グレード | 5J1480 |
| 高拡張層 | ニ22Cr3 |
| 低膨張層 | ニ36 |
化学成分 (%)
| グレード | C について | そうだ | ミニ | P | S | ニ | C.C. | クー | フェ |
| ニ36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35~37 | - | - | バール |
| グレード | C について | そうだ | ミニ | P | S | ニ | C.C. | クー | フェ |
| ニ22Cr3 | ≤0.35 | 0.15~03 | 0.3~06 | ≤0.02 | ≤0.02 | 21~23 | 2.0~40 | - | バール |
典型的な物理的特性
| 密度 (g/cm3) | 8.2 |
| 電気抵抗性 20°C (Ωmm)2/m) | 0.8±5% |
| 熱伝導性 λ/W/m*°C | 22 |
| エラスティックモジュール,E/Gpa | 147~177 |
| 曲がり K / 10-6°C-1(20~135°C) | 14.3 |
| 温度の屈曲率 F/ ((20~130°C) 10-6°C-1 | 260.2%±5% |
| 許容温度 (°C) | -70~350 |
| 線形温度 (°C) | -20~180 |
適用: この材料は主に自動制御装置や計測器 (例えば:排気温度計,恒温器,電圧調節器,温度リレー,自動保護スイッチ,隔膜計温度制御,温度補償,電流制限,温度指示器,その他の熱感のある部品を作ります.
特徴: サーモスタット Bimetallic の基本的な特徴は,温度変化に伴う曲縮変形であり,特定の瞬間を発生させます.
温度計 Bimetallic Strip の拡張係数は,接触面全体に沿って2層以上の金属または合金から強く結合されているものとは異なります.温度依存の形状変化が発生する熱感性機能複合材料活性層の高膨張係数は低膨張係数と呼ばれる層で,受動層と呼ばれる層です.
