0.2mm*19 熱電偶延長ケーブル 扭曲タイプK
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 指揮者: | +クロメル、-アルメル | 導体径: | 20AWG,16AWG |
|---|---|---|---|
| 断熱材料: | ガラスのシリカ | ジャケット素材: | ガラスのシリカ |
| 色: | ホワイト | パッケージ: | 1000ft/roll |
| スタンダード: | ANSI96.1 または IEC 584-2 | ||
| ハイライト: | トイストタイプK熱電偶延長ケーブル,0.2mm*19 熱対延長ケーブル,0.2mm 熱電偶延長ケーブル |
||

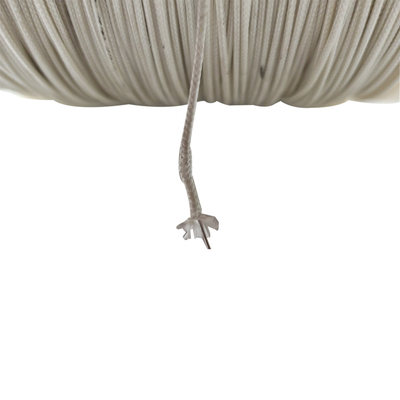

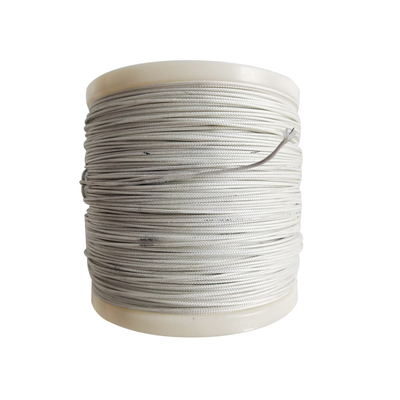

0.2mm*19 ワイストK型熱電偶延長ケーブル 白いガラス繊維隔熱
仕様:
1スタイリング:補償線
2熱対J線
熱対J線分類
1. 熱対レベル (高温レベル). このタイプの熱対ワイヤーは,主に熱対タイプK,J,E,T,N,Lおよび他の高温検出装置に適しています.温度センサーなど
2. 補償線レベル (低温レベル). このタイプの熱対線は主にS,R,B,K,E,J,Tの様々な熱対の補償ケーブルと延長線に適しています.NとL暖房ケーブル,制御ケーブルなどです
熱対の種類と指数
| 熱対の種類と指数 | ||
| 種類 | タイプ | 測定範囲 ((°C) |
| ニクロニシ | K | -200から1300 |
| ニクロクニウム | E について | -200から900 |
| フェクニウム | J | -40から750 |
| クー・クー | T | -200から350 |
| NiCrSi-NiSi | N | -200から1300 |
| ニクル・オーフェ0.07 | ニクル・オーフェ0.07 | -270-0 やってくれ |
3 ガラス繊維から隔離された熱電偶ワイヤの寸法と容量
寸法/許容量 mm):4.0+/-0.25
熱対線の色コードと初期校正許容量:
| 熱対タイプ | ANSI カラーコード | 初期校正容量 | ||||
| ワイヤ合金 | カリブレーション | +/- 指揮者 |
ジャケット | 温度範囲 | スタンダード 制限 |
特別 制限 |
| 鉄 ((+) と コンスタンタン (((-) |
J | 白/赤 | 茶色 | 0°Cから+285°C 285°Cから+750°C |
±2.2°C ±0.75% |
±1.1°C ±0.4% |
| CHROMEL (((+) と アルーメル (アルーメル) |
K | 黄色/赤 | 茶色 | -200°Cから-110°C -110°Cから0°C 0°Cから+285°C 285°Cから+1250°C |
± 2% ±2.2°C ±2.2°C ±0.75% |
±1.1°C ±0.4% |
| 銅 ((+) と コンスタンタン (((-) |
T | 青/赤 | 茶色 | -200°Cから -65°C -65°Cから+130°C 130°Cから+350°C |
±1.5% ±1°C ±0.75% |
± 0.8% ±0.5°C ±0.4% |
| CHROMEL (((+) と コンスタンタン (((-) |
E について | 紫/赤 | 茶色 | -200°Cから -170°C -170°Cから+250°C 250°Cから+340°C 340°C+900°C |
± 1% ±1.7°C ±1.7°C ±0.5% |
±1°C ±1°C ±0.4% ±0.4% |
拡張ワイヤの色コードと初期校正容量:
| 拡張型 | ANSI カラーコード | 初期校正容量 | ||||
| ワイヤ合金 | カリブレーション | +/- 指揮者 |
ジャケット | 温度範囲 | スタンダード 制限 |
特別 制限 |
| 鉄 (+) 対 コンスタンタン (((-) | JX | 白/赤 | ブラック | 0°Cから+200°C | ±2.2°C | ±1.1°C |
| CHROMEL (+) とALUMEL (-) の対比 | KX | 黄色/赤 | 黄色 | 0°Cから+200°C | ±2.2°C | ±1.1°C |
| コッパー (Copper) vs コンスタンタン (Constantan) | TX | 青/赤 | 青い | -60°Cから+100°C | ±1.1°C | ±0.5°C |
| クロメル (CHROMEL) vs コンスタンタン (Constantan) | EX | 紫/赤 | 紫色 | 0°Cから+200°C | ±1.7°C | ±1.1°C |
PVC-PVC 物理特性:
| 特徴 | 断熱装置 | ジャケット |
| 耐磨性 | 良かった | 良かった |
| 抵抗 を 克服 する | 良かった | 良かった |
| 耐湿性 | すごい | すごい |
| 溶接鉄抵抗 | 貧しい | 貧しい |
| サービス温度 | 105°C連続 150°C シングル |
105°C連続 150°C シングル |
| 炎試験 | 自動消し | 自動消し |
