パワートランスフォーマーとパルストランスフォーマー用のナノ結晶合金1K107
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 名前: | ナノ結晶コア ストライプリボン 1K107 トランスフォーマーインダクタ 鉄アモルフコア | 使用: | トランスフォーマーインダクタール 鉄アモルフコア |
|---|---|---|---|
| サイズ: | 10-50mm (カスタマイズ) | 州: | ストライプ/リボン/硬化 |
| ハイライト: | Nanocrystallineの合金の鉄心,パルストランスフォーマー,1K107 鉄コア |
||

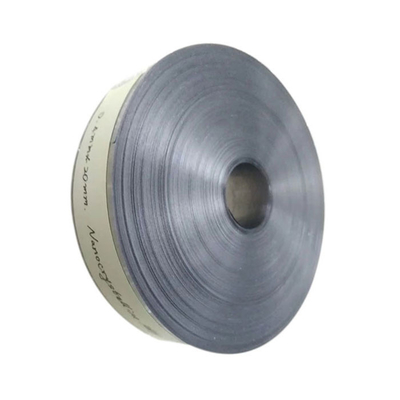

パワートランスフォーマーとパルストランスフォーマー用のナノ結晶合金1K107
適用範囲:
スイッチ電源トランスフォーマーとパルストランスフォーマー
電源トランスフォーマー,精密電流互換感電鉄コア
漏れ防止スイッチ 相互誘導鉄コア
フィルタリングインダクタンス,貯蔵インダクタンス,電気反応炉の鉄核
EMC共通モード感受性および差分モード 感受性 鉄核
飽和型原子炉磁気増幅器 スパイクキラー パルスコンプレッサー 鉄コアと磁気ビーズ
特徴:
高い飽和磁気誘導- トランスフォーマーの容量を減らす
高磁気透通性 低強制力 トランスフォーマー効率を向上させる相互感受性,コイル分布パラメータを減らす
低損失- トランスフォーマー温度上昇を減らす
良好な温度安定性 - 長時間作業では130°C以下
低価格で金属の柔らかい磁性材料の中で 最良のコストパフォーマンスを有します
典型 的 な 特質
物理的特性ナノ結晶性合金
| 飽和磁気誘導(Bs) | 1.25T | 硬さ (Hv) | 880 |
| キュリー温度 (TC) | 560°C | 密度 (d) | 7.2g/cm3 |
| C について結晶化温度(Tx) | 510°C | 抵抗性r) | 90mW-cm |
| 飽和磁圧縮係数(わかったs) | <2×10-6 | 連続動作温度範囲 | -55〜130°C |
磁気特性ナノ結晶性合金
| 製品タイプ | 横断磁気アニール | 磁気回焼なし | 縦磁気焼却 |
| 初期透透性 | >2×104 | >8×104 | >1×104 |
| 最大透透性 | >5×104 | >45×104 | >50×104 |
| 残留磁気誘導 | <0.2 T | 0.6 トン | >0.85t |
| 強制力 | <1.8A/m | <0.8A/m | <1.8A/m |
| 鉄の損失P ((20kHz,0.5T) | < 30W/kg | <50 W/kg | <90W/kg |
| 鉄の損失P ((100kHz,0.3T) | <150W/kg | < 150 W/kg | <300W/kg |
| 鉄の損失率 ((−55°C ∼125°C) | <15% | <15% | <15% |
比較について間にナノ結晶性合金そして永久金属合金
| 基本パラメータ | 超細晶鉄核 | 永久合金鉄合金 (1J85) | フェライト |
| 飽和磁気インダクション Bs(T) | 1.25 | 0.75 | 0.5 |
| 余剰磁気誘導 Br(T) | 0.2~09 | - | 0.20 |
| 飽和磁圧縮係数 (×10)-6) | <2 | <2 | 4 |
| 耐性 (mmW-cm) | 80 | 56 | 106 |
| キュリー温度/°C | 570 | 400 | <200 |
| 初期透過性 μ0(G/Oe) | >8×104 | >8×104 | - |
| 最大貫通性 μm(G/Oe) | >50×104 | 60×104 | 4×104 |
| 強制力 Hc (A/m) | <2 | <1 | 6 |
| 鉄の損失 (20KHz,0.5T) (W/Kg) | <35 | - | 違う |
| 鉄の損失 (50KHz)0.3T) (W/kg) | <50 | - | 違う |
