KP/KNピン型K熱電偶接続器 (クロメル・アルメル・コンタクトピン)

熱対k型KP KNクロメルアルメル合金

1材料の組成と特性

足合金 名称 化学組成 主要な特徴

陽性 (KP)クロメル等価 Ni 89~91%,Cr 9~10%,Si/Mn ≤1% 非磁気,抵抗力 0.71 μΩ·m

負 (KN)アルメル同等量 Ni 94~97%,Al 1.5~2.5%,Mn 1.5~2.5%,Si ≤1% 磁気,抵抗力 0.23 μΩ·m

2性能仕様

パラメータ値標準/注記

温度範囲 (ワイヤグレード)短期:-200°Cから1,300°CIEC 60584-1 による最大 1,260°C

長期:0°Cから1,100°C最適な安定範囲

温度範囲 (拡張) 0°Cから200°C200°C以上の精度が限られている

EMF出力 41 μV/°C1000°Cでプラチナ67参照量に対して

精度 (クラス1) ±1.5°Cあるいは±0.4%(>0°C) どちらが大きいか

±2.5°C(−200°C~0°C) 冷凍耐性

酸化抵抗性タイプJ/T/Eより優れている Cr2O3保護層 1,000°C以下

3環境相容性と制限

推奨 さ れる 大気:

• 酸化: 空気,燃焼の排気ガス (電気炉)
• 惰性ガス: アルゴン,窒素 (最大1,100°Cまで)

禁止条件:

シナリオ 失敗 メカニズム 緩和

硫黄を含むガス 硫化 → 脆い破裂 H2S/SO2 環境を避ける

交代 redox サイクル カリブレーション・ドリフト > 5°C 周期的なアプリケーションでタイプNを使用

真空 >1時間 (>800°C) クロムの蒸発 最大60分暴露

H2/CO大気 緑色腐食 (815~1040°C) 陶器用保護管

4競争上の利点

• 費用効率: 貴金属型より30%~50%安く (R/S/B)
• 放射線硬さ: 核用途とJ型では好ましい
• 生涯: 900°CでJ型より5倍長 (JでFe酸化)

5精度許容基準

クラス・トレランス公式の適用文脈

クラス1±1.5°Cあるいは±0.004×トータル (°C) 航空宇宙,校正研究室

クラス2±2.5°Cあるいは±0.0075×トータル温度 (°C) 工業プロセス制御

絶対気温 °C;高精度の必要性のために利用可能な特殊エラーグレード (±0.4%)

追加技術注記

接続に関するベストプラクティス:

• EMFの安定性のために MgO 隔離されたニッケル合金延長線を使用する
• 銅の端末を避ける → 湿った環境での電磁腐食

老化 の 予防:

• 850°Cで2時間前に老化することで精密センサーの漂流が減少します

物理 的 な 特質:

資産KP値 KN値

密度 (g/cm3) 8.5 8.6

張力強度 ≥490 MPa ≥390 MPa

伸縮性 ≥10% ≥15%

熱対は,温度を感知するプロセスで使用され,指示と制御のためにピロメーターに接続されます.熱電偶とピロメーターは熱電偶延長ケーブル /熱電偶補償ケーブルによって電気的に導かれますこれらの熱電偶ケーブルに使用される電導体は,温度感知に使用される熱電偶のような熱電磁性 (EMF) 特性を持つ必要があります.

私たちの工場は主に熱対線,帯,ケーブルを製造し,温度測定器材に使用しています.私たちの熱電池製品は,すべて GB に準拠し,またIEC584-3 (国際標準) に準拠して作られています.

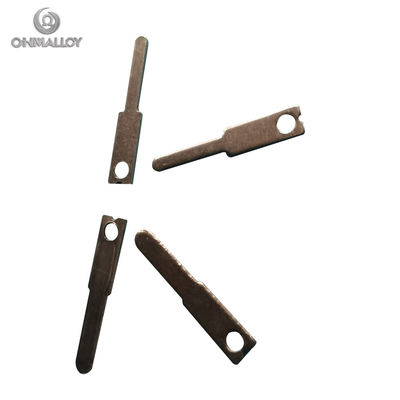

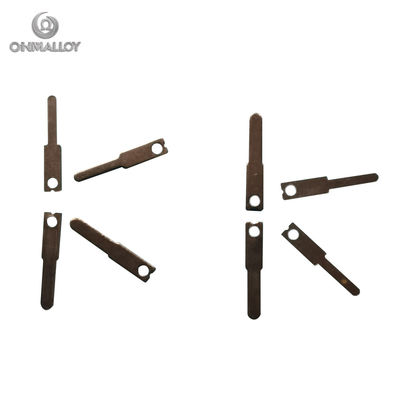

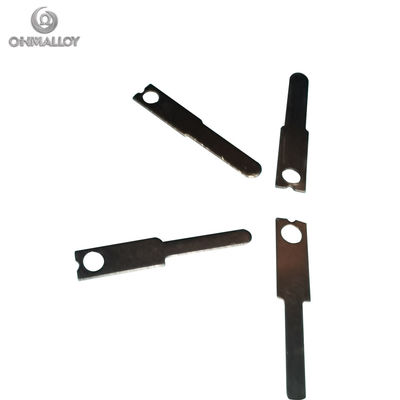

熱電偶帯は,熱電偶コネクタのホールピン,熱電偶スペード,および熱電偶コネクタのコンタクトを生産するために使用できます.

適用する
暖房 炉用ガスバーナー
• 冷却 凍結器
■エンジンの保護 温度と表面温度
• 高温制御 鉄鋳造
