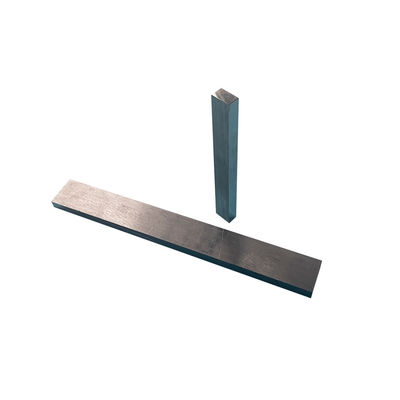

ゼロに近い CTE インバル 4J36 プレート (UNS K93600) 精密計量学と冷凍用途
|
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Material: | 4J36 | Supply Type: | Plate |
|---|---|---|---|
| Color: | Primary Color | Surface: | Bright and Smooth |
| ハイライト: | インバル 4J36 プレート 精密計測用,低膨張合金板 低膨張合金板,UNS K93600 計測用インヴァールプレート |
||
ニアゼロCTEインバー4J36プレート（UNS K93600）精密計測および極低温用途
OhmAlloy-4J36（インバー）は、一般的にFeNi36（米国では64FeNi）としても知られており、熱膨張率（CTEまたはα）が非常に低いことで知られるニッケル–鉄合金です。
インバーという名前は、温度変化による膨張または収縮が少ないことを意味する「不変」という言葉に由来しています。
これは1896年にスイスの物理学者シャルル・エドゥアール・ギヨームによって発明されました。彼はこの発見により、科学機器の改善を可能にしたとして、1920年にノーベル物理学賞を受賞しました。
OhmAlloy-4J36（インバー）は、精密機器、時計、地震クリープゲージ、テレビのシャドウマスクフレーム、モーターのバルブ、耐磁性時計など、高い寸法安定性が要求される場所で使用されています。 測量では、一次（高精度）の標高レベリングを行う場合、使用されるレベルスタッフ（レベリングロッド）は、木材、グラスファイバー、または他の金属の代わりにインバーで作られています。 インバーストラットは、一部のピストンで、シリンダー内の熱膨張を制限するために使用されていました。
標準組成%
| Ni | 35〜37.0 | Fe | Bal. | Co | - | Si | ≤0.3 |
| Mo | - | Cu | - | Cr | - | Mn | 0.2〜0.6 |
| C | ≤0.05 | P | ≤0.02 | S | ≤0.02 |
代表的な物理的特性
| 密度（g/cm3） | 8.1 |
| 20℃での電気抵抗率（Ωmm2/m） | 0.78 |
| 抵抗率の温度係数（20〜200）X10-6/ | 3.7〜3.9 |
| 熱伝導率、λ/ W/(m*） | 11 |
| キュリー点Tc/ | 230 |
| 弾性率、E/ Gpa | 144 |
膨張係数
| θ/℃ | α1/10-6-1 | θ/℃ | α1/10-6-1 |
| 20〜-60 | 1.8 | 20〜250 | 3.6 |
| 20〜-40 | 1.8 | 20〜300 | 5.2 |
| 20〜-20 | 1.6 | 20〜350 | 6.5 |
| 20〜-0 | 1.6 | 20〜400 | 7.8 |
| 20〜50 | 1.1 | 20〜450 | 8.9 |
| 20〜100 | 1.4 | 20〜500 | 9.7 |
| 20〜150 | 1.9 | 20〜550 | 10.4 |
| 20〜200 | 2.5 | 20〜600 | 11.0 |
代表的な機械的特性
| 引張強さ | 伸び |
| Mpa | % |
| 641 | 14 |
| 689 | 9 |
| 731 | 8 |
抵抗率の温度係数
| 温度範囲、℃ | 20〜50 | 20〜100 | 20〜200 | 20〜300 | 20〜400 |
| aR/ 103 *℃ | 1.8 | 1.7 | 1.4 | 1.2 | 1.0 |
熱処理プロセス
| 熱処理プロセス | |
| 応力緩和のための焼鈍 | 530〜550℃に加熱し、1〜2時間保持します。冷却します冷間圧延、冷間引抜プロセスで生じる硬化をなくすために。焼鈍は、真空中で830〜880℃に加熱し、30分間保持する必要があります。 |
| 安定化プロセス | 1）保護媒体中で830℃に加熱し、20分〜1時間保持し、焼入れします 注意事項 |
| 1）熱処理による硬化はできません |
2）表面処理は、サンドブラスト、研磨、または酸洗が可能です。インコネルとインバー36の違いは何ですか？ この2つの選択は、特定の用途の具体的な要件に基づいて行う必要があります。 インバーは、熱膨張率が低いことが要求される用途に適しています。 一方、インコネルは、高い強度と耐熱性が要求される用途に最適です。 |
|
|
|
