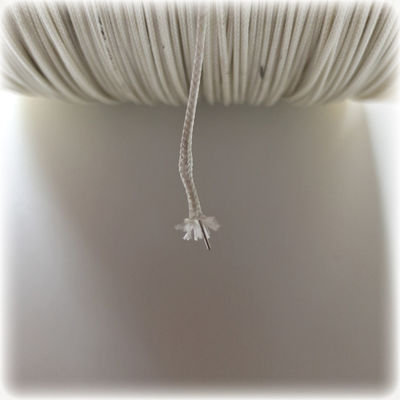

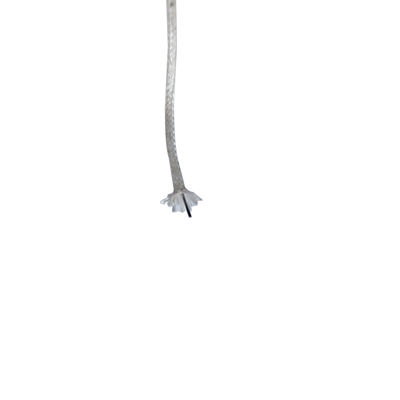

高温Kクラスケーブル | 2*0.6mmツイストペア | ANSI MC96.1 | -270℃～1372℃
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 導体: | +クロメル、-アルメル | 導体径: | 20AWG,16AWG |
|---|---|---|---|
| 断熱材: | ガラスのシリカ | ジャケット素材: | ガラスのシリカ |
| 色: | 白 | パッケージ: | 1000ft/roll |
| 標準: | ANSI96.1 または IEC 584-2 | ||
| ハイライト: | K級熱電偶ケーブル,高温回転ペアケーブル,ANSI MC96.1 熱対線 |
||
高温Kクラスケーブル | 2*0.6mmより対線 | ANSI MC96.1 | -270℃～1372℃
仕様:
1. スタイル:補償線
2. 熱電対J線
熱電対J線の分類
1. 熱電対レベル（高温レベル）。このタイプの熱電対線は、主に熱電対タイプK、J、E、T、N、Lなどの高温検出器、温度センサーなどに適しています。
2. 補償線レベル（低温レベル）。このタイプの熱電対線は、主にS、R、B、K、E、J、T、N、L型の各種熱電対の補償ケーブルおよび延長線、加熱ケーブル、制御ケーブルなどに適しています。
熱電対の種類とインデックス
| 熱電対の種類とインデックス | ||
| 種類 | タイプ | 測定範囲（℃） |
| NiCr-NiSi | K | -200-1300 |
| NiCr-CuNi | E | -200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-CuNi | T | -200-350 |
| NiCrSi-NiSi | N | -200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. ガラス繊維絶縁熱電対線の寸法と許容差
寸法/許容差mm）：4.0+/-0.25
熱電対線の色コードと初期校正許容差:
| 熱電対タイプ | ANSI色コード | 初期校正許容差 | ||||
| ワイヤ合金 | 校正 | +/- 導体 |
ジャケット | 温度範囲 | 標準 限界 |
特別 限界 |
| 鉄（+）対 コンスタンタン（-） |
J | 白/赤 | 茶色 | 0℃～+285℃ 285℃～+750℃ |
±2.2℃ ±.75% |
±1.1℃ ±.4% |
| クロメル（+）対 アルメル（-） |
K | 黄/赤 | 茶色 | -200℃～-110℃ -110℃～0℃ 0℃～+285℃ 285℃～+1250℃ |
±2% ±2.2℃ ±2.2℃ ±.75% |
±1.1℃ ±.4% |
| 銅（+）対 コンスタンタン（-） |
T | 青/赤 | 茶色 | -200℃～-65℃ -65℃～+130℃ 130℃～+350℃ |
±1.5% ±1℃ ±.75% |
±.8% ±.5℃ ±.4% |
| クロメル（+）対 コンスタンタン（-） |
E | 紫/赤 | 茶色 | -200℃～-170℃ -170℃～+250℃ 250℃～+340℃ 340℃+900℃ |
±1% ±1.7℃ ±1.7℃ ±.5% |
±1℃ ±1℃ ±.4% ±.4% |
延長線の色コードと初期校正許容差:
| 延長タイプ | ANSI色コード | 初期校正許容差 | ||||
| ワイヤ合金 | 校正 | +/- 導体 |
ジャケット | 温度範囲 | 標準 限界 |
特別 限界 |
| 鉄（+）対コンスタンタン（-） | JX | 白/赤 | 黒 | 0℃～+200℃ | ±2.2℃ | ±1.1℃ |
| クロメル（+）対アルメル（-） | KX | 黄/赤 | 黄色 | 0℃～+200℃ | ±2.2℃ | ±1.1℃ |
| 銅（+）対コンスタンタン（-） | TX | 青/赤 | 青 | -60℃～+100℃ | ±1.1℃ | ±.5℃ |
| クロメル（+）対コンスタンタン（-） | EX | 紫/赤 | 紫 | 0℃～+200℃ | ±1.7℃ | ±1.1℃ |
PVC-PVC物理的特性:
| 特性 | 絶縁 | ジャケット |
| 耐摩耗性 | 良好 | 良好 |
| 耐切断性 | 良好 | 良好 |
| 耐湿性 | 優れている | 優れている |
| 耐はんだごて性 | 不良 | 不良 |
| 使用温度 | 105℃連続 150℃単一 |
105℃連続 150℃単一 |
| 難燃性試験 | 自己消火性 | 自己消火性 |
