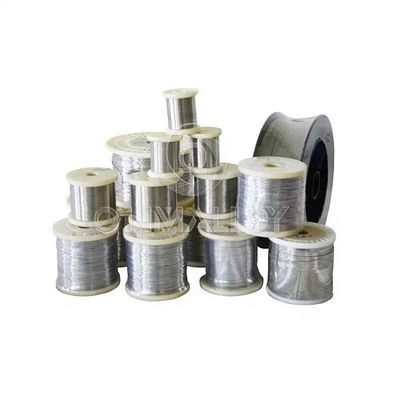

FeCrAl合金平加热丝 | Cr23Al5 (Alchrome DK) | 最高1400℃ | 耐氧化 | ASTM B603
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 名前: | FeCrAl OCr23Al5Ti抵抗合金線 | 化学組成: | OCr23Al5Ti |
|---|---|---|---|
| サイズ: | 0.25～8mm | 抵抗率: | 1.35±0.05μΩ・m |
| タイプ: | 酸化 | 最も高い温度: | 1250℃ |
FeCrAl合金フラット加熱線 | Cr23Al5 (Alchrome DK) | 最高1400℃ | 耐酸化性 | ASTM B603
FeCrAlフラット加熱線 (Alchrome DKグレード Cr23Al5) | UNS K91240 | 連続1400℃ | 1.40 μΩ・m 抵抗率 | ASTM B603用途: 工業用炉 ・ ガラス徐冷炉 ・ 半導体拡散炉 ・ 真空熱処理
材料技術
合金組成 (ASTM B603):
- Cr22.0-24.0%| Al4.8-5.5%| Fe 残量 | Y2O3≤0.5%(希土類安定化)
- 密度:7.2 g/cm³| 融点:1500℃ 主要特性:
- 抵抗率:1.40 μΩ・m 20℃にて | TCR:+10 ppm/℃
- 酸化限界:<0.8 mg/cm² 1300℃/100時間にて
- 放射率:0.90 1200℃にて
認証された性能
極高温耐性
- 最高使用温度:1400℃ (空気中) |1500℃ (不活性/真空)
- クリープループチャージ:100時間以上 1200℃/20MPaにて (ISO 204)
- 熱サイクル:15,000サイクル (室温⇔1300℃)
電気熱効率
- 表面負荷容量:30 W/cm² (静止空気)
- ホットスポット均一性:±7℃ @25kW/m²
- 抵抗安定性:ΔR/R<2% 1250℃で20,000時間後
形状と寸法
フラットワイヤー形状:
- 厚さ:0.8–3.0 mm (±0.02mm)
- 幅:2.0–25.0 mm (±0.1mm)
- 長さ:カスタムコイル 最大500m 断面積の利点:
- 丸線と比較して表面積が40%高い
- エッジ半径:<0.1×厚さ (アーク放電防止)
表面処理
- 予備酸化処理: Al2O3層:3-5 μm | Ra0.5-1.0 μm 利点: 起動時の酸化を即座に保護
- 光輝焼鈍: Ra≤0.4 μm | 真空用途向け
- スパイラル加工対応: コイル巻き取り用に予備焼鈍済み (最小半径 = 幅の6倍)
産業用途の実証
セラミック産業:
- トンネル炉エレメント: 1380℃で3年寿命 (ISO 5018)
- 同温度でNiCr80/20より50%垂れにくい半導体:
- 拡散炉: 1150℃で±1.5℃の均一性 (SEMI F47)
- 脱ガス: TML<0.05% 1200℃にて (ASTM E595)熱処理:
- 真空炉: 10^(-6) Torrで0%スケール
- 浸炭耐性: 310Sの5倍
梱包詳細
スプール、コイル、木箱 (お客様の要求に応じて)
| 特性/グレード | 0Cr23Al5 | |
| 主な化学組成 (%) | Cr | 22.5-24.5 |
| Al | 4.2-5.0 | |
| Fe | 残量 | |
| Re | 適時 | |
| エレメントの最大連続使用温度 | 1250 | |
| 20℃での抵抗率 (μ Ω・m) | 1.35±0.07 | |
| 密度 (g/cm³) | 7.25 | |
| 熱伝導率 (KJ/m・h・℃) | 60.2 | |
| 線膨張係数 (α × 10⁻⁶/℃) | 15 | |
| 融点 (約) (℃) | 1500 | |
| 破断伸び (%) | ≥ 12 | |
| 組織構造 | フェライト | |
| 磁気特性 | 磁性 |
|
