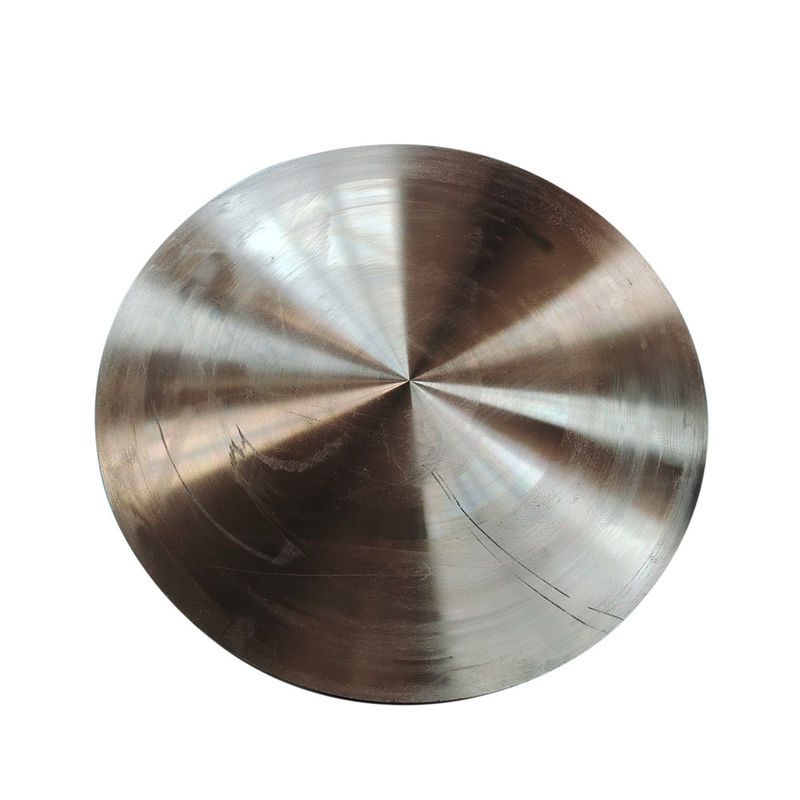

LV回路断片用シャントレジスタグレードのCuNi20シート (UNS C71000)

低電圧回路ブレーカー用シャント抵抗器グレードCuNi20シート（UNS C71000）

低電圧回路ブレーカー用CuNi20シート（UNS C71000） | ±30ppm TCR | 100kA遮断 | IEC 60947/ASTM B122用途: モールドケースブレーカー ・EV充電コンタクト ・シャント抵抗器 ・バスバー端子

材料技術

合金組成（ASTM B122）：

• 銅79-81% | ニッケル18-20% | 鉄0.5-1.0% | マンガン0.3-0.8%
• 密度:8.94 g/cm³ | 融点範囲:1100-1150℃ 重要特性:
• 抵抗率:34 μΩ・cm 20℃にて
• TCR:±30 ppm/℃ （0-150℃）
• 熱伝導率:29 W/m・K
• 硫化耐性:変色なし 150℃/1000時間にて

認証性能

電気的信頼性

• 接触抵抗:<15 μΩ・cm² （IEC 60413）
• アーク浸食率:0.08 mm/1,000回操作 1kV/10kAにて（IEC 60947）
• 抵抗安定性:ΔR/R<0.05% 50,000回遮断後

機械的耐久性

• 硬度:110-140 HV （硬質材）
• 疲労強度:180 MPa 10⁷サイクルにて（ISO 1099）
• 熱衝撃:-40℃↔150℃ × 500サイクル

寸法仕様

標準シート（ISO 9444）：

• 厚さ:0.5～12.0 mm （±0. %）
• 幅:100～600 mm （±0.1 mm）
• 長さ:500～2500 mm （±1 mm/m）表面処理:
• ミル仕上げ（Ra 1.6 μm）
• 不動態化（Cr³⁺酸化皮膜）
• 錫/銀メッキ（IEC 60413準拠）

ブレーカー専用設計

コンタクト性能:

• 溶着耐性:≥800 N/mm² （UL 489）
• アーク移動性:純銅より20%高速電流密度:
• 100 A/mm² 連続シャント抵抗器能力:電圧降下:
• 3.4 mV/A・m熱的許容差:
• 0.4%/℃ 100℃超自己インダクタンス:
• <5 nH/cm産業用途での検証

電気自動車:

DC急速充電器ブレーカー：1,500V/20kAクリアランス

• -40℃コールドスイッチングで接触溶着0%
• 産業オートメーション:MCCBコンタクト：440V ACで100kA遮断（IEC 60947-2）
• 短絡耐量:
• 100kA/100ms （IEC 60898）再生可能エネルギー:太陽光発電コンバイナボックス：湿度耐性85%（IEC 61730）
• 風力発電用開閉装置：15G振動耐性
• 通常組成%
