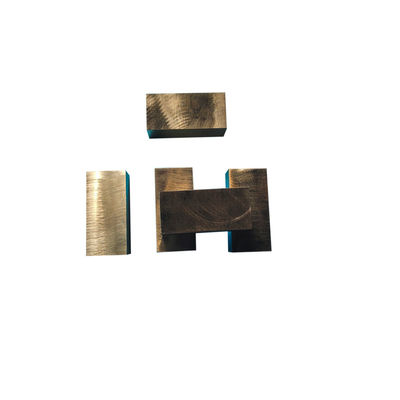

高張力、耐食性、時効硬化性を備えたベリリウム銅 C17200 フラットバー

ベリリウム銅 C17200 平面棒 高張力

共通名:C17200,合金25,キューブ2,QBe20DIN 2 について1247
CuBe2--C17200 ベリリウム銅は,最も一般的に使用される銅ベリリウム合金であり,商用銅合金と比較して最も高い強度と硬さで注目されています.C17200合金には appr硬さはロックウェルC45に近付いている間,その究極の張力強さは200ksiを超えることができます.電気伝導性は,完全に老化状態の IACS の少なくとも 22% です..C17200は,高温でのストレスリラクゼーションにも例外的な耐性を示しています.

C17200ベリリウム銅合金のための典型的な用途:
電気産業:電気スイッチとリレーブレッド,ファイューズクリップ,スイッチ部品,リレー部品,コネクタ,スプリングコネクタ,コンタクトブリッジ,ベルヴィル洗浄機,ナビゲーション機器,クリップ
固定装置:洗濯機,固定装置,ロック洗濯機,保持リング,ロールピン,スクリュー,ボルト
工業用:ポンプ,スプリング,電気化学,シャフト,不発火の安全ツール,柔軟な金属ホース,楽器のホース,ベアリング,ブッシング,バルブシート,バルブスタブ,弁,スプリング,溶接装置,ローリングミルの部品,スラインシャフト,ポンプの部品,バルブ,ボルドンチューブ,重い機器の磨きプレート,ベロー,鉱山部品

国際規格:
棒/棒/チューブ:ASTM B196251,463SAE J461463AMS 45334534,4535AMS4650,4651;
RWMAクラス4
ストライプ:ASTM B194,AMS4530,4532SAE J461463
プレート:ASTM B194
ワイヤ:ASTM B197,AMS4725,SAE J461,463
プレート:ASTM B194,SAE J461,463AMS45304533,4534AMS4650,4651RWMAクラス4
欧州規格:Cube2,DIN 2.1247CW101CからENまで

注記:
ASTM: アメリカ試験材料学会
SAE:自動車エンジニア協会
AMS:航空宇宙材料の仕様 (SAEによって発行)
RWMA:レジスタンスウェルダーメーカー協会
注: 異なる規定がない限り,材料はASTMで生産される.

属性

銅製合金における特性の最良の組み合わせ

銅-ベリリウム合金には,銅合金に特有の機械的および電気的性質の広範な組み合わせがあります.熱処理後に達成される機械的強度は,

銅合金材料の中で最高で,ブロンズの電導性を上回る高い電導性と組み合わせられています.

高強度と弾性モジュール

ベリリウム銅合金では,熱処理後,非常に高い機械性能,最大1500Mpaの張力強度,高さ450ビッカースの硬さを達成することができます.

これらの合金材の強さは,スプリング材料として使用されたときに高い屈曲ストレスを耐えられる小型で軽い部品の設計を可能にします.

折りたたみの形容性

ベリリウム銅は,焼却または冷凍加工で複雑な形状を形成することができる.

形成後,適正な熱処理により最高機械性能を達成することができる.

高度な疲労力

ベリリウム銅は,逆曲線で疲労に優れた耐性 (最大300MPa) を示し,他の合金が同じレベルの信頼性を提供できない場合.

高電導性

ベリリウム銅は,合金と気質に応じて,電導性が22~70%のIACSを帯びている.ベリリウム銅は,しばしば高電流密度のスプリング材料として使用される.

熱処理

熱処理は この合金システムにとって 最も重要なプロセスです すべての銅合金が冷凍加工で硬化されますがベリリウム銅は,単純な低温熱処理によって硬化できるという点でユニークです.溶液溶融と,降水または老化硬化と呼ばれる2つの基本段階を伴う.

溶液 焼却

典型的な合金CuBe1.9 (1.8−2%) では,合金が720°Cから860°C間で加熱される.この時点で,含まれているベリリウムは基本的に銅マトリックス (アルファ相) に溶解される.この固体溶液構造は,室温に迅速に冷却することで保持されます.この段階の材料は非常に柔らかいし,柔らかいので,引出,形状のロール,または冷たい方向で簡単に冷たい加工することができます.溶液焼却処理は,工場でのプロセスの一部であり,通常顧客によって使用されません.温度,温度での時間,冷却速さ,粒の大きさ,硬さ これらはすべて非常に重要なパラメータであり,オムアルloyによって厳格に制御されています.

年齢 の 硬化

硬化により材料の強度が著しく向上する.この反応は,一般的には合金と望ましい特性に応じて260°Cから540°Cの温度で実施される.このサイクルにより溶けたベリリウムがマトリックスと粒の境界でベリリウム豊富な (ガンマ) 段階として沈着する材料の強度が大幅に上昇する原因は,この沈殿物の形成である.達成された機械的性質のレベルは,温度と温度での時間によって決定される.ベリリウム銅は,室温での老化特性がないことを認識する必要があります..

適用する

自動車,電子,航空,石油&ガス,時計,電気化学産業, etc ベリリウム銅は,これらの分野では,コンタクトスプリングとして,コネクタ,スイッチ,リレーなどの様々なアプリケーションで広く使用されています.
